詳細資料：

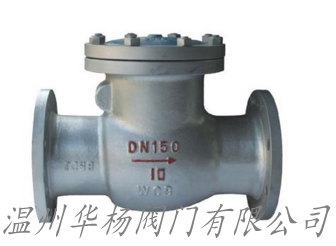

止回閥：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。 止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。 連接尺寸和外形尺寸 型號 公稱通徑 尺寸 L D D1 D2 D6 b Z-фd D0 H H44H-16C 40 200 145 110 85 16 4-ф18 160 150 50 230 160 125 100 16 4-ф18 185 160 65 290 180 145 120 18 4-ф18 215 175 80 310 195 160 135 20 8-ф18 230 180 100 350 215 180 155 20 8-ф18 260 210 125 400 245 210 185 22 8-ф18 320 235 150 480 280 240 210 24 8-ф23 350 250 200 550 335 295 265 26 12-ф23 420 330 250 650 405 355 320 30 12-ф25 480 380 300 750 460 410 375 30 12-ф25 520 410 350 850 520 4870 435 34 16-ф25 600 490 H44H-25 40 200 145 110 85 18 4-ф18 160 150 50 230 160 125 100 20 4-ф18 185 160 65 290 180 145 120 22 8-ф18 215 175 80 310 195 160 135 22 8-ф18 235 185 100 350 230 190 160 24 8-ф23 270 220 125 400 270 220 188 28 8-ф25 340 248 150 480 300 250 218 30 8-ф25 375 276 200 550 360 310 278 34 12-ф25 435 350 250 650 425 370 332 36 12-ф30 515 410 300 750 485 430 390 40 6-ф30 550 430 350 850 550 490 448 44 16-ф34 620 466 H44H-40 40 200 145 110 85 76 18 4-ф18 50 230 160 125 100 88 20 4-ф18 185 169 型號 公稱通徑 尺寸 L D D1 D2 D6 b Z-фd D0 H H44H-40 65 290 180 145 120 110 22 8-ф18 215 175 80 310 195 160 135 121 22 8-ф18 235 185 100 350 230 190 160 150 24 8-ф23 270 220 125 400 270 220 188 126 28 8-ф25 340 248 150 480 300 250 218 204 30 8-ф25 375 270 200 550 375 120 282 260 38 12-ф30 450 342 250 650 445 385 345 313 42 12-ф34 525 401 300 750 510 450 408 364 46 4-ф23 550 423 H44H-64 50 300 175 135 105 88 26 8-ф23 200 177 65 340 200 160 130 110 28 8-ф23 225 197 80 380 210 170 140 121 30 8-ф25 250 212 100 430 250 200 168 150 32 8-ф30 315 248 125 500 295 240 202 176 36 8-ф34 365 296 150 550 340 280 240 204 38 12-ф34 410 330 200 650 405 345 300 260 44 12-ф41 480 385 250 775 470 400 352 313 48 16-ф41 565 445 300 900 530 460 412 364 50 4-ф25 600 474 H44H-100 50 300 195 145 112 88 28 8-ф25 220 210 65 340 220 170 138 110 32 8-ф25 240 227 80 380 230 180 148 121 34 8-ф30 260 235 100 430 265 210 172 150 38 8-ф34 330 274 125 500 310 250 210 150 42 12-ф34 385 307 150 550 350 290 250 204 46 12-ф34 425 347 200 650 430 360 312 260 54 12-ф41 500 402 250 775 500 430 382 313 60 12-ф41 565 432
用途:
法蘭連接的旋啟式止回閥適用于公稱壓力PN1.6-16.0MPa，工作溫度-29-550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上。適用介質為：水、油品、蒸汽、酸性介質等。- - - - - - - - - - - - - - - - - - - - - - - -
主要零件材料
零件名稱 | 材料牌名 | |||
閥體 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
閥蓋 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
閥瓣 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
銷軸 | 2Crl3 | 2Crl3 | 1Cr18Ni9Ti | 1Cr18Ni12MO2Ti |
墊片 | 石墨纏繞墊片 | 石墨纏繞墊片 | 聚四氟乙稀纏繞墊片 | 聚四氟乙稀纏繞墊片 |
型號性能規范
公稱壓力 PN（MPa） | 殼體材料 | 試驗壓力(Mpa) | |||||
WCB | ZGCr5Mo(C5) | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 強度試驗 | 液體密封 | 氣體密封 | |
1.6 | H44H-16C | H44Y-16I | H44W-16P | H44W-16R | 2.4 | 1.8 | |
2.5 | H44H-25 | H44Y-25I | H44W-25P | H44W-25R | 3.8 | 2.8 | |
4.0 | H44H-40 | H44Y-40I | H44W-40P | H44W-40R | 6.0 | 4.4 | |
6.4 | H44H-64 | H44Y-64I | H44W-64P | H44W-64R | 9.6 | 7.1 | |
10.0 | H44H-100 | H44Y-100I | H44W-100P | H44W-100R | 15.0 | 11.0 | |
適用溫度 | -29-425℃ | ≤550℃ | -40-200℃ | -40-200℃ | 超出溫度范圍，請訂貨時注明 | ||
適用介質 | 水蒸氣、油品等 | 水蒸氣、油品等 | 硝酸等 | 醋酸等 | |||
一、①H44H高溫止回閥產品名稱與型號②H44H高溫止回閥口徑③H44H高溫止回閥是否帶附件以便我們的為您正確選型。
訂貨須知：
二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門專家為您審核把關。
