AX742X安全持壓/泄壓閥的簡單介紹

  本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋作用來穩定出口壓力。

AX742X安全持壓/泄壓閥的詳細信息

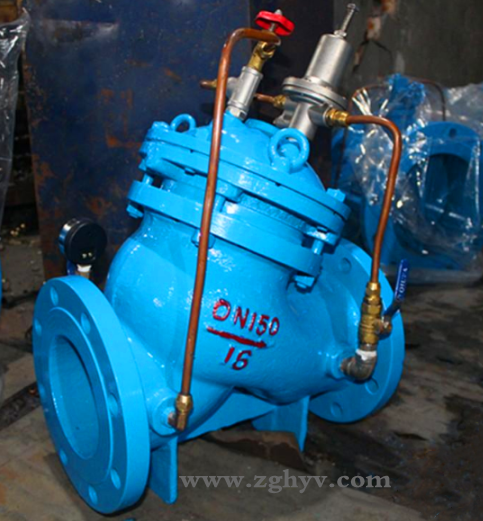

  AX742X安全泄壓閥/持壓閥由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋作用來穩定出口壓力。

　　本產品利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。

工作原理 當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。

　　當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。調節導閥彈簧即可設定出口壓力。

AX742X安全持壓/泄壓閥工作特點

1、壓力控制穩定可靠。導閥、主閥連續工作，下游壓力變化連續、平穩，受進口壓力影響小。

　　2、操作方便。工作壓力調定后，當上游壓力或流量變動時主閥自動調節，穩定了下游壓力。

　　3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。

AX742X安全持壓/泄壓閥功能與用途

本閥門一般安裝在供水管網系統的上游，實現對其下游管網或裝置的減壓穩壓功能。

本系列閥門產品廣泛用于高層建筑、生活區域或其它供水管網系統的水壓控制。

AX742X安全持壓/泄壓閥主要技術參數：

公稱壓（Mpa）

殼體試驗壓力（MPa）

密封試驗壓力（MPa）

調壓范圍（MPa）

適用介質

介質溫度（℃）

1.0

1.5

1.1

0-1.0

水

0-80

1.6

2.4

1.76

0-1.6

2.5

3.75

2.75

0-2.5

AX742X安全持壓/泄壓閥主要零件材料

零件名稱

零件材料

閥體閥蓋

WCB

閥座閥盤

銅合金/2Cr13

密封圈 O型圈

丁晴橡膠

閥桿

2Cr13

彈簧

50CrVA

缸套活塞（活塞型）

2Cr13

膜片（膜片型）

夾織物丁晴橡膠

調節閥球閥

銅合金

過濾器

不銹鋼

訂貨須知：（國家標準）

一、A:AX742X安全持壓/泄壓閥產品名稱、AX742X安全持壓/泄壓閥產品型號、AX742X安全持壓/泄壓閥公稱通徑B:運用介質及溫度、壓力范圍C:是否有附件、實驗檢驗標準、交貨期、特殊要求等事宜、以便我們的為您正確選型。

二、若已經由設計單位選定我公司的型號，請您根據閥門的參數直接與我們銷售中心訂購。

三、當您使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的 工程師會專心為您審核與分析。
