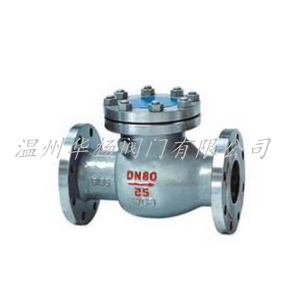

H44H/W旋啟式止回閥概述：

旋啟式止回閥是閥瓣繞體腔內搖桿軸做旋轉運動的止回閥。旋啟式閘閥的啟閉原理與升降式止回閥一樣，也是靠流體壓力作用和閥瓣的自重自行動作，不同的是，閥瓣的啟閉方式是旋轉運動而不是上下移動，流體的入口方向應在能沖擊閥瓣轉動的一側。

H44H/W旋啟式止回閥原理：

旋啟式止回閥的關閉件是一個與管道通徑相當?shù)拈y瓣或圓盤，懸掛于閥門腔體內，流體正向流動時在流體壓力的作用下閥瓣打開，壓力下降時閥瓣在自重和逆流流體的壓力作用下關閉。

旋啟式止回閥由閥體、閥蓋、閥瓣和搖桿組成。閥瓣呈圓盤狀，繞閥座通道外的銷軸做旋轉運動。閥內通道成流線型，流動阻力比直通式升降止回閥要小，適合用于大口徑的管道。但低壓時，其密封性能不如升降式止回閥。為提高密封性能，可采用輔助彈簧或采用重錘結構輔助密封。

H44H/W旋啟式止回閥特點：

1、結構長度短、體積小、重量輕。

2、閥瓣關閉快速、水錘壓力小。

3、動作靈敏、流體阻力小。

4、閥瓣行程短、關閉沖擊小。

5、使用壽命長、可靠性高。

H44H/W旋啟式止回閥相關型號：

H44H-16C     H44W-16C     H44H-25C     H44W-25C     H44ZH-16P     H44W-16P

H44H/W旋啟式止回閥執行標準：

設計標準：GB/T12236-2008

          API 6D-2008

          ISO 14313:2007

旋啟式止回閥主要性能規范

旋啟式止回閥執行標準

設計制造：GB12236   結構長度：GB12221     連接法蘭：JB/T79-1994    試驗與檢驗：JB/T9092-1999

旋啟式止回閥主要連接尺寸

訂貨須知：

一、①H44H/W旋啟式止回閥產品名稱與型號②H44H/W旋啟式止回閥口徑③H44H/W旋啟式止回閥是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門專家為您審核把關。
