詳細資料：
產品介紹：

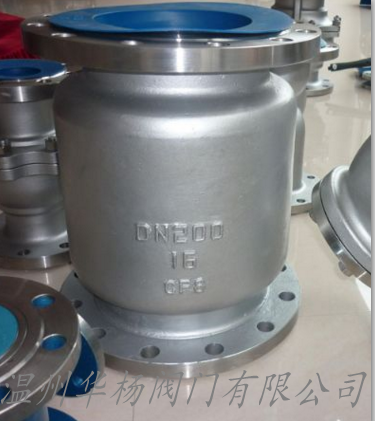

H42W不銹鋼法蘭立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。
不銹鋼法蘭立式止回閥由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。
主要零部件材質: 零件 名稱 材質 C P P3 P8 R R3 R8 R1 R2 閥體 WCB ZG1Cr 18Ni9 CF3 CF8 ZG1Cr18 Ni12Mo2Ti CF3M CF8M 1.4529 雙相 不銹鋼 閥蓋 WCB ZG1Cr 18Ni9 CF3 CF8 ZG1Cr18 Ni12Mo2Ti CF3M CF8M 1.4529 雙相 不銹鋼 閥瓣 WCB ZG1Cr 18Ni9 CF3 CF8 ZG1Cr18 Ni12Mo2Ti CF3M CF8M 1.4529 雙相 不銹鋼 搖桿 2Cr13 1Cr18 Ni9 304L 304 1Cr18Ni 12Mo2Ti 316L 316 1.4529 雙相 不銹鋼 適用 水、 氣、油 硝酸類 醋酸類 含有氯離子 的介質 適用溫度 -29～425℃ -29～540℃
介質
主要尺寸及重量：
| 公稱壓力 PN | 公稱通徑 DN | 主要連接尺寸 | 外形 尺寸 | ||||||||
| L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H | ||
H42W-16P.R | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
| 50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | |
| 65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | |
| 80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | |
| 100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | |
| 125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | |
| 150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | |
| 200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 | |
型號 公稱通徑DN L D D1 D2 b Z-φd H42W-25P.R -40 15 85 95 65 45 16 4-φ14 20 95 105 75 55 16 4-φ14 25 100 115 85 65 16 4-φ14 32 120 135 100 78 16 4-φ18 40 130 145 110 88 18 4-φ18 50 140 160 125 100 20 4-φ18 65 160 180 145 120 22 8-φ18 80 185 195 160 135 22 8-φ18 100 210 230 190 160 24 8-φ23 125 250 275 220 188 28 8-φ25 150 300 300 250 218 30 8-φ25 200 380 360 310 278 34 12-φ25 標準規范： 訂貨須知： 一、①H42W不銹鋼立式止回閥產品名稱與型號②H42W不銹鋼立式止回閥口徑③H42W不銹鋼立式止回閥是否帶附件以便我們的為您正確選型。
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門專家為您審核把關。
