詳細資料：

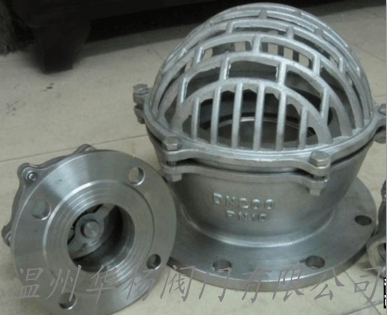

底閥應用范圍：

溫州華楊閥門生產的底閥設計合理，制造工藝先進，安裝、使用、檢修方便。并具有摩擦阻力小，使用壽命長，節能等優點，廣泛適用于石化、化工、紡織、印染、冶金、礦山、排灌等行業的水泵配套設施。

底閥結構特點：

1.底閥結構不論是從流量，還是從工藝要求來看都很理想，此外在排空的時候不會產生湍流現象．
2.可提供所有現行國際標準的接口，如焊接式，卡箍式或螺紋式等．
3.閥體表面可根據客戶要求采用機械拋光或電拋光，精度可達到0.25um．
4.底閥可配手動，也可配備氣動每臺水泵要安裝一只底閥，底閥通常安裝于水面以下，而水上式底閥則安裝于水面以上，它是老式底閥的更新?lián)Q代產品，是理想的引水設備而且亦可取代真空泵及抽真空裝置。

主要零件材料

H42X底閥外形尺寸和連接尺寸

型號	公稱通徑 DN（mm）	尺寸 （mm）								重量 （kg）
		D	D1	D2	b-f	Z-Φd	D0	h0	H
H42X-2.5	50	140	110	90	16-3	4-14	135	17	142	4
	65	160	130	110	16-3	4-14	168	25	180	6.5
	80	185	150	125	18-3	4-18	198	32	197	8.5
	100	205	170	145	18-3	4-18	247	40	230	143.5
	125	235	2500	175	20-3	8-18	272	43	270	18
	150	260	225	200	20-3	8-18	315	38	297	24
	200	315	280	255	22-3	8-18	405	65	382	38
	250	370	335	310	24-3	12-18	465	84	460	64
	300	435	395	262	24-4	12-23	510	90	530	98

H42X底閥性能規范：

公稱壓力：PN0.25MPa
公稱通徑：DN15～DN350
適用介質：水、油、及非腐蝕性介質
適用溫度：≤50  o  C
主要部件材料：灰鑄鐵、丁腈橡膠
執行標準：Q/12  NJ3583-2001
試驗標準：GB/T13927-1992

H42X底閥用途：

底閥是一種節約能源的閥,一般安裝在水泵水下吸管的底端.限制水泵管內液體返回水源,起著只進不出的功能.閥蓋上有很多個進水品和加強筋,起到了不易堵塞,主要應用在抽水的管路上.水道和支承的作用.口徑有單瓣,雙瓣,多瓣型.有法蘭連接和螺紋連接.
底閥由閥估,閥瓣,閥蓋,襯套,密封圈等零件組成,詳見下圖水源的水從閥蓋進入閥體.在流體的壓力作用下,閥瓣打開水,當示停后出口管內的壓力將閥瓣迅速關閉,液體將不會倒回水源,起到了即暢通抽水又節約水能損失的作用。

訂貨須知：

    一、①H42X底閥產品名稱與型號②H42X底閥口徑③H42X底閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門專家為您審核把關。
