產品概述：

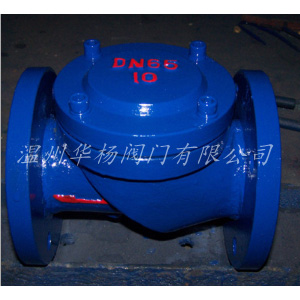

HC44X橡膠瓣止回閥由閥體、閥蓋、閥瓣和彈簧等組成，主要用于給排水系統、石油、化工等工業部門的管道出口處，防止介質逆流。由于本產品的封圈采用傾斜設計，關閉時間短，可減少水錘壓力。閥瓣采用丁腈橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，產品結構簡單、保養、維修、運輸均很方便。

????????????????????????該閥由閥體、閥蓋、閥瓣和彈簧等組成，主要用于給排水系統、石油、化工等工業部門的管道出口處，防止介質逆流。由于本產品的封圈采用傾斜設計，關閉時間短，可減少水錘壓力。閥瓣采用丁腈橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，產品結構簡單、保養、維修、運輸均很方便。    H44X(SFCV)系列橡膠瓣止回閥的零部件設計主要由閥體、閥蓋及橡膠瓣三種主要 零件組成。

閥門中的橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬次。H44X(SFCV)系列橡膠瓣止回閥采用全流面積設計，具有水頭損失小，不易堆積雜物，維修簡便等特性。H44X(SFCV)系列橡膠瓣止回閥主要適用于臥式安裝的給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。H44X(SFCV)系列橡膠瓣止回閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質

HC44X（SFCV）橡膠瓣止回閥技術參數

公稱壓力：1.0～1.6MPa

公稱通經：50～600mm

適用介質：水及弱腐蝕性流體

適用溫度：0～80℃

法蘭標準：GB/T 17241.6 GB/T 9113

試驗標準：GB/T 13927 AP 1598

 型號公稱壓力PN （Mpa） 密封試驗壓力M（pa） HC44X-1.01.0  1.1 HC44X-1.6 1.61.76

 HC44X橡膠瓣止回閥的特點：

橡膠瓣止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門零部件，設計主要由閥體、閥蓋及橡膠瓣三種主要零件組成。主要適用于臥式安裝的給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。

HC44X橡膠瓣止回閥安裝注意事項：

1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管道系統產生的壓力的影響。

2、安裝時注意介質流動的方向應與閥體所標箭頭方向一致。

3、升降式垂直瓣止回閥應安裝在垂直管道上。

4、升降式水平瓣止回閥應安裝在水平管道上。

HC44X橡膠瓣止回閥主要技術參數 ：

公稱壓力(Mpa)1.01.6殼體試驗壓力(Mpa)1.52.4密封試驗壓力(Mpa)1.11.76適用溫度℃ <80適用介質 清水、油品< p="">

HC44X橡膠瓣止回閥主要零件材料 ：

閥體、閥蓋灰鑄鐵、碳剛閥瓣橡膠組合件彈簧不銹剛

型號DNLDD1dnnHC44X-10HC44X-165020316512517.546521618514517.548024120016017.5810029222018017.5815035628524022820049534029522825062239535022123006984454002212350787505460221640091456551522164509786155652620500978670620262060012957807253020

HC44X橡膠瓣止回閥特點：

(1)HC44X橡膠瓣止回閥的結構簡單，整體的長度短，該閥的結構長度只有傳統法蘭止回閥的四分之一左右，它的積極小，重量輕巧。

(2)HC44X橡膠瓣止回閥的閉合速度快，受到水錘的壓力小。

(3)介質通暢，受到流體的阻力小。

(4)密封性良好，使用的壽命長，非常的可靠有保障。

(5)HC44X橡膠瓣止回閥垂直或者水平于管道中都是可以使用的，安裝便捷，維修方便。

(6)該閥相對于傳統的止回閥動作敏捷，并且該閥的外觀造型都更加的美觀。

訂貨須知：

    一、①HC44X橡膠瓣止回閥產品名稱與型號②HC44X橡膠瓣止回閥口徑③HC44X橡膠瓣止回閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門專家為您審核把關。
