詳細資料：

工作原理和結構說明：
為避免介質高速沖刷，閥門采用倒流(高進低出)結構，閥門密封副采用先節流并阻斷臟物，再利用節流后的介質使密封面得到自清潔，從而解決了內漏問題，具體原理如下。關閉初期，環形密封面開始節流，阻斷較大固體顆粒進到閥瓣和閥座錐形密封處，只有細小顆粒的污物還會進入到閥門錐面密封空間。此時介質的大流速發生在閥瓣和閥座環形空間內，從而使閥門錐面密封副避免了高速介質的沖刷。
抗沖刷截止閥節流中斷，是針對進入截止閥密封面上的細小顆粒物而設計的。此時介質通過閥瓣和閥座間的細小空隙產生的高速氣流或水流對密封面起到一個吹掃的作用，從而使污物無法在密封面停留，進而清潔了密封面。關閉狀態，從而實現了抗沖刷截止閥的全部功能。

注意事項：
1、本閥門只作為全開或全關使用，不能作為調節閥使用。
2、傳動部位應保持清潔，定期加注潤滑油。
3、開啟或關閉應用于手輪或電動裝置，盡量不借助杠桿或其他工具。
4、介質流向為高進低出(倒流)，安裝時保證介質流向與閥體上流向箭頭方向一致，切勿裝反。

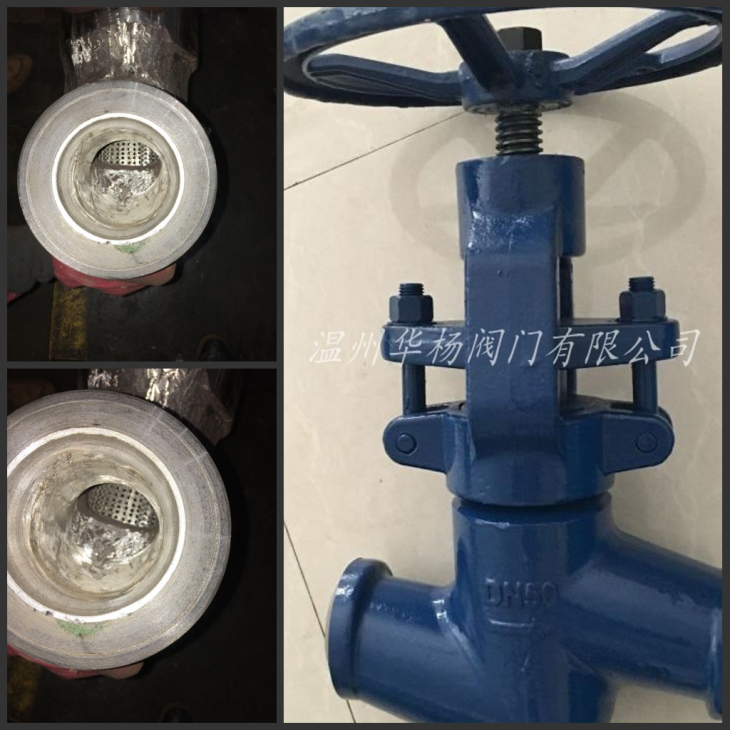

5、閥門可安裝在管道上的任何位置，同時根據介質的溫度選擇碳鋼或合金鋼材料的閥門。產品名稱：珞鉬鋼截止閥  J41Y-64I
產品型號：KJ61Y
工作壓力：PN16-PN160/150LB-900LB
連接方式：4—法蘭
閥門口徑：3/8”-2”/DN10-DN600
設計制造：GB/T12224;  GB/T12228; GB/T12234
連接端尺寸：JB/T82.1～JB/T82.2～JB/T82.4-94,ASME/ANSI  B16.5(RF/RJ)
主體材料：A105, F5, F11, F22, 304,304L, 316,316L,  LF2閥門的檢驗與試驗：API598或 JB/T9092-99

工作原理
截止閥，也叫截門，是使用***廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中 低壓，而且適用于高壓。 截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。 截止閥只許介質單向流動，安裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性 不強。

主要零件材料及主要用途
型號	閥體	閥蓋	閥瓣	閥座	閥桿	填料	適用介質	適用溫度
KJ61Y-(320)	A105	2Cr13+ Stellite12	D507Mo	2Cr13	柔性石墨	水、蒸汽	425
KJ61Y-(320)PI	Ocr18Ni9Ti(F321)	321+ Stellite12	Stellite6	321	柔性石墨	水、蒸汽	540
KJ61Y-P54(170)	12CrLMoV	12CrMoV+ Stellite12	Stellite6	25CrMo1Va	柔性石墨	蒸汽	570

KJ61Y產品廣泛應用于水處理設備，化工設備，石化設備，石油設備，造紙設備，采礦設備，電力設備配套，液化氣設備，食品設備，制藥設備，給排水設備，市政閥門，機械設備閥門，電子工業閥門，城建閥門，工業管道閥門，通用零部件，工業設備，消防暖通，中央空調，過濾設備，環保設備等領域。歡迎選購訂做！
公稱壓力：PN1.0-25.0Mpa，150Lb-2500Lb
工作溫度：-40-600℃
公稱通徑：DN15-600mm
連接方式：法蘭，螺紋，對焊，承插焊，NPT
材質：PVC，ABS，RPP，304，316，304L，316L，WCB，CF3，CF8，CF3M，CF8M，鑄鋼，球墨鑄鐵，鍛鋼，不銹鋼，銅等。

抗沖刷截止閥優點

1.流體阻力小，其阻力系數與同長度的管段相等。

2.結構簡單、體積小、重量輕。

3.緊密可靠，目前閘閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

4.操作方便，開閉迅速，從全開到全關只要旋轉90度，便于遠距離的控制。

5.維修方便，閘閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7.適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空Z高壓力都可應用。

主要外形尺寸、連接尺寸及重量

型號	公稱直徑 NP(Mpa）	公稱通徑 DN(mm）	標準值

L	d	D1	D2	h	Do	H	H1	質量
KJ61Y-320	32	10	110	10	12	24	13.5	160	215	36	5.7
KJ61Y-P54170	P5417	10	110	10	12	24	13.5	160	215	36	5.7
KJ61Y-320	32	15	150	113	16	35	12	200	247	45	10.5
KJ61Y-320PI	32	15	150	13	16	35	12	200	247	45	10.5
KJ61Y-P54200V	P5420	15	150	13	16	35	12	200	247	45	10.5
KJ61Y-320	32	20	150	19	22	35	18	200	247	47	9.9
KJ61Y-P54170V	P5417	20	150	19	22	35	18	200	247	47	9.9
KJ61Y-320	32	25	180	20.5	24	52	21	240	290	66	13.2
KJ61Y-320PI	32	25	180	20.5	24	52	21	240	290	66	13.2
KJ61Y-P54200V	P5420	25	180	20.5	24	52	21	240	290	66	13.2
KJ61Y-320	32	32	180	27	31	52	24	240	282	66	12.8
KJ61Y-P54170V	P5417	32	180	27	31	52	24	240	282	66	12.8

訂貨須知：

    一、①KJ61Y抗沖刷截止閥產品名稱與型號②KJ61Y抗沖刷截止閥口徑③KJ61Y抗沖刷截止閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
