調節閥您現在的位置: 首頁  > 調節閥

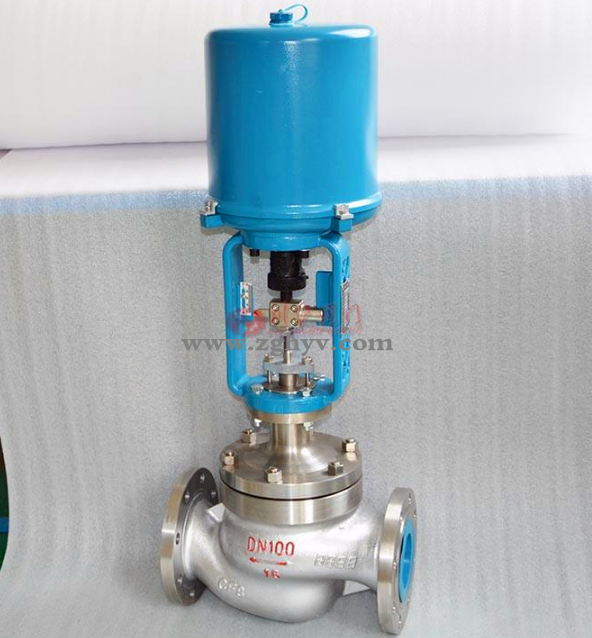

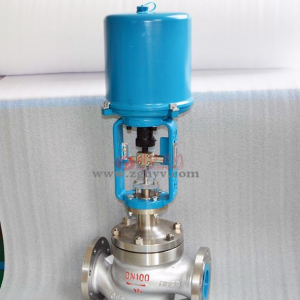

ZAZM電動套筒調節閥

產品詳情

詳細資料；

公稱通徑：25－300mm

公稱壓力：PM1.6 、4.0、 6.4MPa

法蘭標準：JB/T79.1、79.2-94等

上閥蓋：標準型-17~+230℃、散熱型+230~+450℃、低溫型-60~-196℃、波紋管密封型－40~+350℃

壓蓋型式：螺栓壓緊式

材 料：鑄鋼（ ZG230—450）、鑄不銹鋼（ ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti）等

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料


電動套筒調節閥是一種壓力平衡型調節閥，采用套筒導向，壓力平衡型雙密封面閥芯機構，配用多彈簧氣動執行機構或電動執行機構。流道呈S流線性，整體具有工作平衡、允許壓差大、流量特性 、噪音低等特點。特別適用于流量大，閥前后壓差較大、泄露要求不搞的場合。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種形式。產品公稱壓力等級有PN1.6、4.0、6.4、10.0；閥體口徑范圍DN20-300，適用流體溫度-196-+560℃范圍內多種檔次。泄露等級有Ⅳ級、Ⅴ級、Ⅵ級。流量特性有直線、等百分比特性。


性能指標：

項目

指標值

基本誤差%

±3.0

回差%

2.0

死區％

2.0

泄漏量

單座閥

符合JB/T7387-94 IV級小于閥的額定容量×10-4

雙座閥

符合JB/T7387-94 Ⅲ級小于閥的額定容量×10-3

套筒閥

符合JB/T7387-94 Ⅲ級小于閥的額定容量×10-3

技術參數：

公稱通徑(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

閥座直徑

20

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數(KV)

單座

6.9

11

17.6

27.5

44

69

110

176

275

440

630

875

1250

套筒

6.3

10

16

25

40

63

100

160

250

360

570

850

1180

雙座

8

11

17,6

27.5

44

69

110

176

275

440

690

900

1300

允許壓差(MPa)

單座

3.8

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0,7

0.6

0.5

0.3

0.1

套筒

6.4

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.5

3.1

3.1

2.6

2.2

雙座

≤ 公稱壓力

公稱壓力(MPa)

1.6、2.5、4.0、6.4、10.0

額定行程

16

25

40

60

100

閥蓋形式

標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)

壓蓋形式

螺栓壓緊式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

閥芯形式

單座式、套筒式、雙導向式

流量特性

等百分比、直線性

配置執行器類別

DKZ系列電動執行器(客戶指定品牌亦可)

執行器參數

電源電壓：220V、380V、輸入信號：4-10mA DC、4-20mA DC、輸出信號：4-20mA·DC

防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄

環境溫度：-25～+70℃、環境濕度：≤95%

結構圖：

ZAZP電動調節閥(單座式結構)

ZAZM電動調節閥(套筒式結構)

零件材料：

精小型電動調節閥 (單座式結構)

精小型電動調節閥 (套筒式結構)

1

閥體

WCB、CF8、CF8M、CF3

1

閥體

WCB、CF8、CF8M、CF3

2

墊片

PTFE、金屬石墨墊片

2

墊片

PTFE、金屬石墨墊片

3

閥座

304、316、316L

3

套筒

304、316、316L

4

閥芯組件

304、316、316L

4

閥芯

304、316、316L

5

導向套/并帽

304、316、316L / 銅

5

中墊

PTFE、金屬石墨墊片

6

中墊

PTFE、金屬石墨墊片

6

閥蓋

PTFE\石墨墊片

7

閥蓋

WCB、CF8、CF8M、CF3

7

閥桿

304、316、316L

8

填料

PTFE、柔性石墨

8

填料

PTFE、柔性石墨

9

填料壓蓋

WCB、CF8、CF8M、CF3

9

填料壓蓋

WCB、CF8、CF8M、CF3

外形圖：

ZAZP電動單座調節閥

ZAZM電動套筒調節閥

ZAZN電動雙座調節閥

連接尺寸：

●ZAZP電動調節閥(單座、雙座結構)

公稱通徑(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

L

PN16/25

181

184

200

222

254

276

298

352

410

451

600

640

880

PN40

194

197

200

235

267

292

317

368

425

473

610

760

910

PN64

206

200

210

251

286

311

337

394

440

508

650

810

950

H

PN16/25

52.5

57.5

75

75

85.5

92.5

100

110

142.5

158

170

195

230

PN40

52.5

57.5

75

75

82.5

92.5

100

117.5

150

167.5

187.5

205

245

PN64

65

40

85

85

90

102.5

107.5

125

172.5

195

207.5

230

260

H1

653

665

671

683

698

789

792

796

847

855

894

1156

1215

W

460

460

460

460

530

530

530

530

630

630

630

630

630

●ZAZP電動調節閥(套筒結構)

公稱通徑(DN)

25

32

40

50

65

80

100

125

150

200

250

300

L

PN16/25

185

200

220

250

275

300

350

410

450

550

670

770

PN40

190

210

230

255

285

310

355

425

460

560

740

805

PN64

200

210

235

265

295

320

370

440

475

570

750

820

H

PN16/25

117

120

139

144

188

208

220

268

278

320

441

503

PN40

124

128

145

150

195

220

230

280

290

335

465

528

PN64

130

135

155

170

205

240

255

295

310

360

480

550

H1

668

668

684

684

785

785

795

945

945

945

1050

1145

W

460

460

460

530

530

530

530

630

630

630

630

630
